硫酸流量计由京仪股份为您整理，欢迎阅读了解。

一、硫酸流量计产品原理

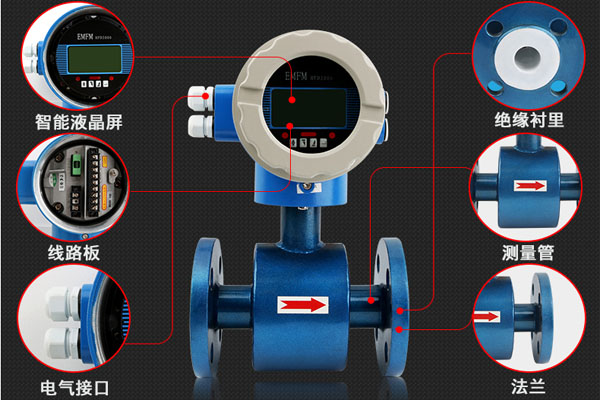

硫酸流量计（也称电磁流量计）测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

二、硫酸流量计产品特点

1、仪表结构简单、可靠，无可动部件，工作寿命长。

2、无截流阻流部件，不存在压力损失和流体堵塞现象。

3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

5、备有管道式、插入式等多种流量计型号。

6、采用EEPROM存贮器，测量运算数据存贮保护安全可靠。

7、具备一体化和分离型两种型式。



三、硫酸流量计衬里选型表

衬里材料	主要性能	较高介质温度		适用范围
		一体型	分离型
聚四氟乙烯（F4)	是化学性能很稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。	70℃	100℃ 250℃  (需特殊订货)	1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。
聚全氟乙丙烯（F46)	同F4，耐磨性、抗负压能力高于F4。		同上
聚氟合乙烯（Fs)	适用温度上限较聚四氟乙烯低，但成本也较低。		80℃
聚氯丁橡胶	1、有极好的弹性，高度的扯断力，耐磨性能好。 2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。		80℃ 120℃  (需特殊订货)	水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶	1、耐磨性能极强。		80℃	中性强磨损的矿浆、煤浆、泥浆
	2、耐腐蚀性能较差。



四、硫酸流量计电极选型表

电极材料	耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti	用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fc＋、Cu＋下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如硝酸、Fc＋、Cu＋)时，则腐蚀大为降低。
钽	具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。
铂／钛合金	几乎能耐一切化学介质，但不适用于王水和铵盐。
不锈钢涂覆碳化钨	用于无腐蚀性，强磨损性的介质。
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。



五、硫酸流量计流量口径对照表

口径mm	流量范围m³/h	口径mm	流量范围m³/h
DN10	0.16~2.5	DN400	250～4000
DN15	0.4~6	DN500	400～6000
DN20	0.6～12	DN600	600～10000
DN25	1.0～16	DN700	800～12000
DN32	1.6~25	DN800	1000～16000
DN40	2.5～40	DN900	1200～20000
DN50	4.0～60	DN1000	1600～25000
DN65	6.0～120	DN1200	2500～30000
DN80	10～160	DN1400	3000～50000
DN100	16～250	DN1600	3000～60000
DN125	25~400	DN1800	5000～60000
DN150	40～600	DN2000	6000～100000
DN200	60～1000	DN2200	1367.78～136778.4
DN250	100～1600	DN2400	1627.78～162777.6
DN300	160～2500	DN2600	1910.38～191037.6
DN350	200～3000	DN2800	2306.56 ~ 236062.8



六、硫酸流量计选型对照表

型号	口径
LDE	10~2600
		代号	安装形式
		Y	一体式
		F	分体式
			代号	转换器型号
			ZA	圆形
			ZB	方形（仅适用于分体式）
				代号	供电形式
				AC	（交流）220V AC 50Hz(90~245V AC 50Hz)
				DC	（直流）24V DC (20~36V DC)
				LD	锂电池供电（不带信号输出）
					代号
					I
					f
					Rs
					H
					C
						介质温度
						≤65℃
						≤120℃
						≤180℃(仅适用于分体式）
						代号	内衬材质
						NE	氯丁橡胶（≤65℃）
						PVC	聚氯乙烯（≤70℃）
						PU	聚氨酯 耐磨(≤80℃)
						PTFE	聚四氟乙烯（≤180℃）
							代号	电极材质
							316L	不锈钢
							HC	哈氏合金C
							Ti	钛
							Ta	钽
							Pt	铂
温馨提示：硫酸流量计选型必备，介质，口径（流量范围）、电极材质、衬里材质、安装方式

备注：厂家在选型时，应根据管道公称压力、口径、较高压力、温度、介质（比如污水、硫酸、碱）情况、流量范围及信号输出要求合理选择流量计的型号规格。

七、硫酸流量计性能优点

1、硫酸流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗较低的流量仪表之一。

2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。例如，用聚三氟乙烯或聚四氟乙烯做内衬，可测量硫酸、碱、盐等腐蚀性介质；采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。

3、硫酸流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以电导率的影响。因此，硫酸流量计只需经水标定后，就可心用来测量其它导电性液体的流量。

4、硫酸流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态无关。所以电磁流量计的量程范围极宽，其测量范围度可达100：1，有的甚至达1000：1的可运行流量范围。

5、硫酸流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。

6、工业用硫酸流量计的口径范围很宽，从几毫米一直到几米，而且国内已有口径达3m的实流校验设备，为硫酸流量计的应用和发展奠定了基础。



京仪是优质涡轮流量计电磁流量计厂家，期待为您服务。以上就是硫酸流量计全文内容。
